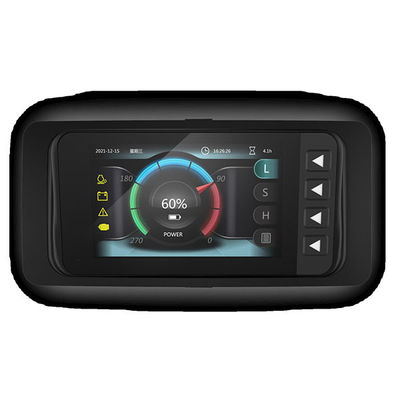

가혹한 환경에 적응할 수 있는 승강기용 특수 전자 조작 단위 발굴기 디스플레이 보드
이 기기 집합은 모바일 건설 기계에 대해 설계된 전문 전자 조작 단위이며, 고객에게 설치가 쉽고 신뢰할 수있는 성능을 제공하는 것을 목표로합니다.그리고 명확한 인간-기계 상호 작용 터미널도구 집합은 완전히 야외 이동 차량의 혹독한 작업 환경을 고려하고, 넓은 온도, 높은 습도, 강한 부식에 뛰어난 적응력을 가지고 있습니다.그리고 큰 진동, 발굴 기계, 건설 기계, 도로 기계, 올리기 기계, 목재 기계, 농업 기계 및 바위 굴착 기계와 같은 분야에서 널리 사용될 수 있습니다.
| 매개 변수 이름 | 매개 변수 값 및 설명 | |
| 마이크로프로세서 | ||
| 프로세서 | ST;180MHZ | |
| 내부 저장 | 32MBytes | |
| 플래시 | 1MBytes | |
| 기억력 | 128MBytes | |
| 전기 매개 변수 | ||
| 작동 전압 | 9~36V (12V 또는 24V에서 작동하는 것이 권장됩니다) | |
| 부하 전류 소비가 없습니다. | 120mA ((@24VDC) | |
| 5V 일정한 압력 소스 | 최대 전류는 0.3A | |
| 전력 감지 | 내부 전원 공급 장치 탐지 기능 | |
| 통신 인터페이스 | 1×CAN | |
| 표시 매개 변수 | ||
| 크기 | 50.0 인치 | |
| 해상도 비율 | 800*480 | |
| 가장 위대한 빛 | 400니트 | |
| 환경적 적합성 | ||
| 저장 온도 | -40°C+80°C | |
| 작동 온도 | -20°C+65°C | |
| 상대 습도 | 90%RH ((-10°C+85°C) | |
| 충격 강도 | 30g, 18ms, ((X,Y,Z) | |
| 진동 강도 | 10g,630.0221~250Hz, | |
| 보호 수준 | 앞면 IP65 | |
| 소금 방지 안개 | 72h, 35°C에서 HCl | |
| 전기 정적 방출 | ± 15KV의 ± 8KV 공기와 접촉 | |
| 환경적 적합성 | GB/T2423 (IEC60068) | |
| 신뢰성 | GB/T5080 | |
| 전자기 호환성 | ISO13766 | |
| 플러그인 케이스 | ||
| 껍질 소재 | PC+ABS | |
| 크기 | 209mmx98mmx57mm | |
| 커넥터 | 34 바늘 4-1437290-1 | |
| 포트 구성 | ||
| 디지털 입력 | 8 도로 | 하드웨어 구성을 통한 높은 또는 낮은 효과; 피크 신호: 0~36V.DC |
| 디지털 출력 | 6 도로 | 스위치 전류: 2A; 3 저출력; 3 높은 출력 (2 PWM). |
| 아날로그 입력값을 읽습니다. | 6 도로 | 0~5V.DC, 0 / 4 ~ 20mA; 저항 유형 (200R~1K); 하드웨어 구성. |
| 주파수 입력 | 1 도로 | 시그널 피크: 3V~36V.DC; 범위: 100Hz~1KHz |
| 모터는 출력을 구동 | 2 도로 | 부하 용량: 0~3A, 주파수: 0~1KHz |
| 할 수 있습니다 | 1 도로 | 속도는 선택적입니다 (125Kbit/s),CAN2.0B, ISO11898, SAEJ1939 |
| 기준 전압 출력 | 1 도로 | 5V.DC0.3A; |
|
|
